| 機器型號 |

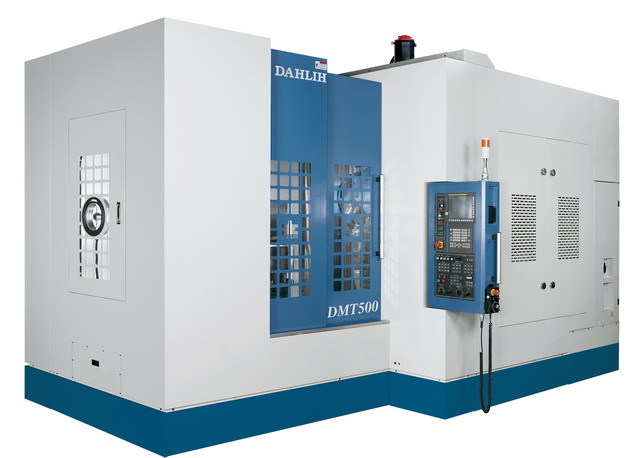

DMT-500 |
|
移動量 |
| X軸移動量(工作台前後) |
1,000 mm |
| Y軸移動量(主軸頭左右) |
800 mm |
| Z軸移動量(主軸頭上下) |
950 mm |
| B軸移動量(主軸頭傾斜) |
150° ( -30° ~ +120° ) |
| C軸移動量(工作台旋轉) |
360° (連續) |
B軸迴轉中心到工作台中心的距離
(X軸在原點時) |
990 mm |
B軸迴轉中心到工作台中心的距離
(極限端) |
-10 mm |
主軸端面到工作台中心線距離
(B軸90°、X軸原點) |
675 mm |
| B軸迴轉中心到工作台面距離 |
150 ~ 1,100 mm |
| 主軸端面到工作台面距離(B軸0°) |
-165 ~ 785 mm |
| 能力、容量 |
| 工作台尺寸 |
Ø500 mm |
| 最大車削加工徑(外徑) |
Ø730 mm |
| 最大工件尺寸 |
Ø730 x 950 mm |
|
工作台最大載重 |
800 kgf |
| C軸 |
| 車削主軸最大轉速(rpm) |
600 rpm |
| 快移速度 |
50 rpm |
| 最小解析角度 |
0.0001° |
| 主軸 |
| 主軸最大轉速 |
12,000 rpm |
| 主軸錐度 |
KM63 |
| 主軸轉速範圍 |
0 ~ 12,000 rpm |
| B軸快移速度 |
50 rpm |
| B軸最小解析角度 |
0.0001° |
| 移動速度 |
| X / Y / Z快移速度 |
30 m/min |
| 刀把形式 |
KM 63 |
| 刀具收納數 |
40 (60) |
| 刀具最大徑 / 長度 / 質量 |
Ø100 mm / 300 mm / 7kgf |
| 相鄰無刀最大刀徑 |
Ø130 mm |
| 選刀方式 |
任意式 |
| 刀具交換時間(chip to chip) |
3 sec |
| 馬達 |
| 主軸馬達(連續 / 30min) |
11 / 15 kw |
| X軸伺服馬達 |
7 Kw |
| Y軸伺服馬達 |
7 Kw |
| Z軸伺服馬達 |
9 Kw |
| B軸伺服馬達 |
4.2 Kw |
| C軸伺服馬達 |
9.8 Kw |
| 安裝需求 |
| 電力容量 |
75 KVA |
| 空氣流量 |
100 L / min |
| 槽容量 |
| 冷卻液槽容量 |
120 L |
| 切削液槽容量 |
380 L |
| 佔地空間及重量 |
| 佔地面積 |
3,040 x 4,640 mm |
| 機器重量 |
14,500 kgf |
本公司保有設計變更之權利，如有修改恕不另行通知。
標準附件
- 主軸冷卻裝置
- 空調冷卻機
- 移動式手動脈波產生器
- X,Y,Z,B,C回饋尺系統
- 環狀切削裝置
- 切削油箱
- 螺旋式切屑輸送器
- 睡眠開關
- 工作完成警示燈
- 工作燈
- 工具及工具箱
|
特別附件
- ATC刀具數60把
- 履帶式切屑輸送器及車
- 主軸貫穿冷卻裝置附過濾器
- 自動工件量測裝置
- 15,000 rpm內藏式主軸(20HP)
| |
|
|
* 以上资料仅供参考。 |
|
|
|
