| 機器型號 |

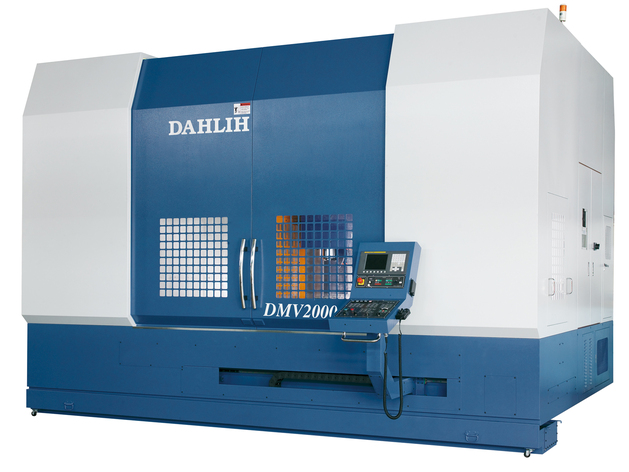

DMV-2000 |
|
工作台 |
| 工作台尺寸 |
2,100 x 700 mm |
| T型槽 ( 寬度 x 槽數 x 間距 ) |
18 x 5 x 150 mm |
| 工作台最大載重 |
3,000 kg |
| 行程 |
| 左右行程 ( X軸 ) |
2,000 mm |
| 前後行程 ( Y軸 ) |
700 mm |
| 主軸頭上下行程 ( Z軸 ) |
650 mm |
| 主軸鼻端至工作台面距離 |
150 ~ 800 mm |
| 主軸中心至立柱前面之距離 |
870 mm |
| 軌道型式 (X. Y. Z軸) |
線性滑軌 |
| X. Y. Z 聯結器 |
橈性式 |
| 進給 |
| 切削進給 |
10,000 mm/min |
| X軸快移速度 |
40 m/min |
| Y軸快移速度 |
40 m/min |
| Z軸快移速度 |
30 m/min |
| 最小進給量 |
0.001 mm |
| 主軸 |
| 主軸型式 |
皮帶式 |
| 主軸馬達 (30 min.rating / continuous rating) |
α8 /8000 i , 11 Kw / 7.5 Kw |
| 主軸錐孔 |
NT.40 |
| 主軸轉速 |
8,000 rpm |
| 軸端軸承規格 |
Ø70 mm |
| 主軸最大扭矩 |
47 N-m |
| 冷卻 / 潤滑方式 |
油冷卻 / 油脂潤滑 |
| 自動換刀裝置(A.T.C) |
| 刀把型式 |
BT40 |
| 刀具儲存容量 |
32 支 |
| 拉柄螺栓形式 |
BT40 - 45° |
| 最大刀具長度 |
300 mm |
| 最大刀具重 |
7 kg |
| 最大刀具直徑(鄰刀空) |
Ø76 mm ( Ø127 mm ) |
| 選刀方式 |
任意式 |
| 馬達 |
| X軸伺服馬達 |
α22 /3,000 i , 7 Kw |
| Y軸伺服馬達 |
α30 /3,000 i , 4 Kw |
| Z軸伺服馬達 |
α30B /3,000 i , 7 Kw |
| CNC 控制器 |
| 控制器 |
FANUC 0iMD |
| 其它規格 |
| 需求電力 |
40 KVA |
| 氣壓壓力需求 |
6 kg/cm² |
| 切削泵浦 |
3/4 HP |
| 切削油箱容量 |
400L |
| 佔地面積 |
5,000 x 4,440 mm |
| 機器淨重 |
16,000 kg |
本公司保有設計變更之權利，如有修改恕不另行通知。
標準附件
- 熱交換器
- 移動式手動脈波產生器
- 全密閉式護罩
- RS-232 介面
- 自動斷電功能
- 警示燈
- 工作燈
- 工具及工具箱
- 預備保險絲
- 迴轉式控制面板
- 主軸冷卻器
- 32刀凸輪式換刀系統
- 剛性攻牙
|
選購附件
- 螺旋式切屑輸送器
- 履帶式切屑輸送器及車
- NC分度盤
- 內嵌式 600 mm 分度盤
- 主軸貫穿冷卻裝置附過濾器
- 自動刀長量測裝置
- 自動工件量測裝置
- 40刀凸輪式換刀系統
- 12,000 / 15,000 rpm 直結式主軸
- 15,000 rpm 內藏式主軸
| |
|
|
* 以上资料仅供参考。 |
|
|
|
