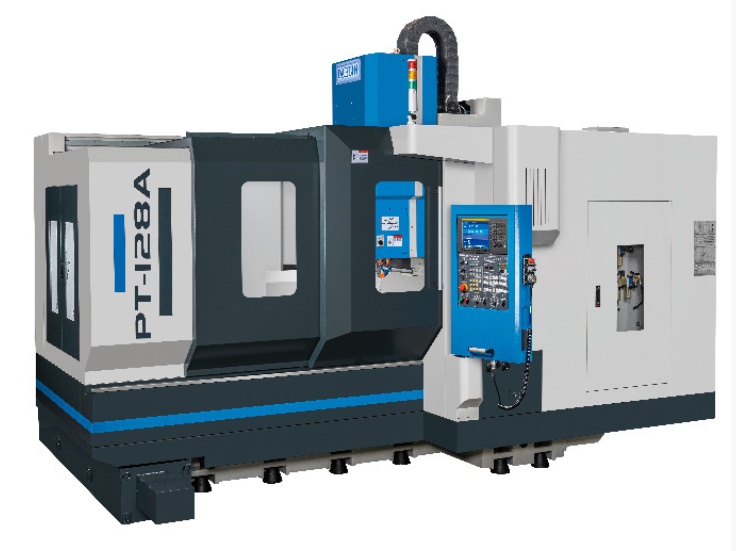

小型龙门综合加工机PT-128ANEW

关键词【】
機器型號 PT-128A
工作台
面積 1,350 x 900 mm
T型槽 (寬度 x 槽數 x 間距) 18 x 5 x 125 mm
工作台最大載重 1,600 kgw
工作台至地面距離 820 mm
行程
X 軸行程 1,200 mm
Y 軸行程 900 mm
Z 軸行程 560 mm
主軸鼻端至工作台面距離
150 ~ 710 mm
雙柱間距離 1,040 mm
軌道型式(X.Y.Z軸) 滾柱線性滑軌
X.Y.Z軸傳動 撓性式
進給
快速進給 (X軸 / Y軸 / Z軸) 30 / 30 / 30 m / min
切削進給 1 ~ 20,000 mm / min
最小進給量 0.001 mm
主軸
主軸型式 直結式
主軸馬達 α8/12,000i, 11(14.7)
主軸錐孔 N.T.40
主軸轉速 12,000 rpm
軸端軸承規格 Ø 70 mm
冷卻 / 潤滑方式 油冷卻 / 油脂潤滑
A.T.C系統
刀庫容量 24支
刀具刀柄型式 BBT40
拉柄螺栓形式 瓣爪式45°拉刀頭
最大刀具重量 7 kgw
最大刀具直徑(鄰刀空) 300 mm
選刀方式 任意選刀
CNC控制器
控制器 FANUC 0iMD
其他
需求電力 36KVA
器壓壓力需求(供應量) 6 kg / cm²
切削油箱容量(總容量 / 實際容量) 300ℓ
機器重量 13,000 kgw
機器佔地空間 3,900 x 4,860 mm

本公司保有設計變更之權利,如有修改恕不另行通知。



標準附件
  • 主軸冷卻裝置
  • 熱交換器
  • 移動式手動脈波產生器
  • 三軸滾柱線軌
  • 上仰式切屑輸送器+切屑車
  • 警示燈(三層)
  • 工作燈
  • 切削液及空器噴槍
  • 密閉式護罩
選購附件
  • 直結式主軸 15,000 r.p.m
  • 內藏式主軸 15,000 r.p.m
  • 內藏式主軸 20,000 r.p.m
  • 主軸貫穿式切削油系統15, 30, 50, 75 Bars
  • 三軸滾珠導螺桿中空冷卻
  • 三軸數字尺回饋系統
  • 油霧裝置
  • 油霧收集機
  • 履帶式切屑輸送器+切屑車
  • 油水分離機
  • 自動對心裝置
  • 刀具破損偵測裝置
  • 刀具長度量測裝置
  • 電氣箱空調冷卻機
TOP
* 以上资料仅供参考。
