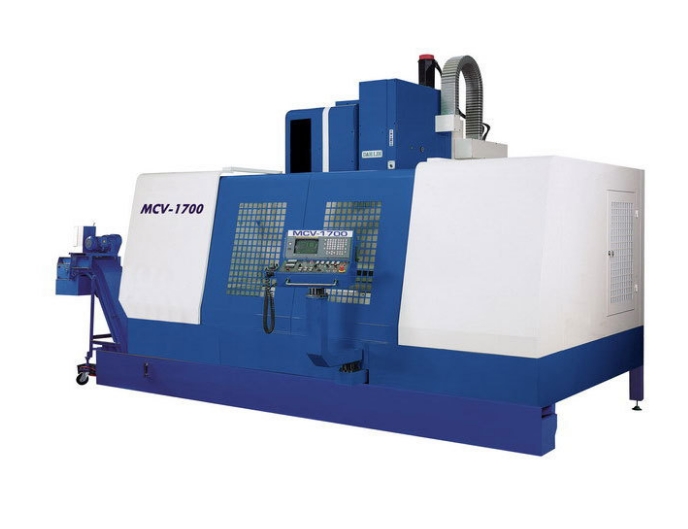

机器型号：MCV-1700
| 机器型号 |
MCV-1700 |
MCV-1700B |
|
工作台 |
| 工作台面积 |
1,900 x 1,010 mm |
| T型槽 ( 宽度 x 槽数 ) |
22 x 5 mm |
| 工作台最大载重 |
2,000 kgw |
| 行程 |
| 左右行程 ( X轴 ) |
1,700 mm |
| 前后行程 ( Y轴 ) |
800 mm |
| 主轴头上下行程 ( Z轴 ) |
750 mm |
| 主轴鼻端至工作台面距离 |
200 ~ 950 mm |
| 轴心至机柱前面距离 |
850 mm |
| 进给 |
| X轴快移速度 |
15 m/min |
| Y轴快移速度 |
15 m/min |
| Z轴快移速度 |
8 m/min |
| 切削进给 |
10,000 mm/min |
| 最小进给量 |
0.001 mm |
| 主轴 |
| 主轴端孔斜度 |
N.T.50 |
N.T.40 |
| 主轴转速 |
45 ~ 4,500 rpm |
8,000 rpm (10,000 rpm ) |
| 主轴转速范围 |
二段齿轮式 |
无段变速 |
| 自动换刀装置(A.T.C) |
| 刀库容量 |
32 支 |
30 支 |
| 刀具刀柄型式 |
B.T.50 |
B.T.40 |
| 最大刀径 x 长度 |
Ø110 x 350 mm |
Ø76 x 300 mm |
| 最大刀具重 |
15 kgw |
7 kgw |
| 最大刀径 (相邻刀空刀) |
Ø150 |
- |
| 选刀方式 |
任意式 |
|
| 电动机 |
| 主轴驱动马达 30分额定 |
15 Kw |
7.5 Kw (15 Kw) |
| 主轴驱动马达 连续运转 |
11 Kw |
11 KW (11 Kw) |
| X轴驱动马达 |
4.2 Kw |
| Y轴驱动马达 |
4.2 Kw |
| Z轴驱动马达 |
4.2 Kw |
| 其他 |
| 机器重量 |
15,500 kg |
| 占地面积 |
6,310 x 4,610 mm |
标准附件
- 热交换器
- 移动式手动脉波产生器
- 环喷装置
- 螺旋式切屑输送器
- 半密闭式护罩
- RS-232 界面
- 自动断电功能
- 警示灯
- 自动润滑装置
- 工作灯
- 工具及工具箱
- 预备保险丝
- 悬吊式控制面板
- 主轴冷却器
- 刚性攻牙
特别附件
- 全密闭式护罩
- 上仰式切屑输送机
- 履带式切屑输送机
- 第四轴控制
- 第四轴接线盒
- 深孔钻
- 主轴贯穿冷却装置附过滤器
- 冲屑装置
- 自动刀长量测装置
- 自动对心装置
- 40把凸轮式换刀
|
|
|
* 以上资料仅供参考。 |
|
|
|
