关键词【小型龙门综合加工机】 |

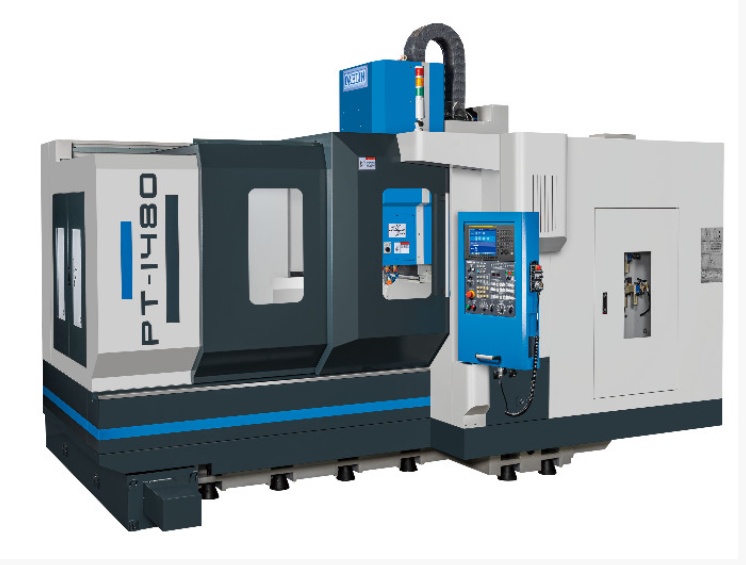

机器型号：PT-1480(Z轴选配行程700mm)
|
工作台 |
| 工作台尺寸 |
1,600 x 900 mm |
| T型槽 (宽度 x 槽数 x 间距) |
18 x 5 x 150 mm |
| 工作台最大载重 |
2,500 kgw |
| 工作台至地面距离 |
820 mm |
| 行程 |
| X 轴行程 |
1,480 mm |
| Y 轴行程 |
900 mm |
| Z 轴行程 |
560 mm(选配行程700mm) |
|
主轴鼻端至工作台面距离 |
150 ~ 710 mm(选配100 ~ 800 mm) |
| 双柱间距离 |
1,040 mm |
| 轨道型式(X.Y.Z轴) |
滚柱线性滑轨 |
| X.Y.Z轴传动 |
挠性式 |
| 进给 |
| 快速进给 (X轴 / Y轴 / Z轴) |
30 / 30 / 30 m/min |
| 切削进给 |
1 ~ 20,000 mm/min |
| 最小进给量 |
0.001 mm |
| 主轴 |
| 主轴型式 |
直结式 |
| 主轴马达 |
α8/12,000i, 11(14.7) |
| 主轴锥孔 |
N.T.40 |
| 主轴转速 |
12,000 rpm |
| 轴端轴承规格 |
Ø 70 mm |
| 冷却 / 润滑方式 |
油冷却 / 油脂润滑 |
| A.T.C系统 |
| 刀库容量 |
24支 |
| 刀具刀柄型式 |
BBT40 |
| 拉柄螺栓形式 |
瓣爪式45°拉刀头 |
| 最大刀具重量 |
7 kgw |
| 最大刀具长度 |
300 mm |
| 最大刀具直径(邻刀空) |
Ø75 (Ø150) mm |
| 选刀方式 |
任意选刀 |
| CNC控制器 |
| 控制器 |
FANUC 0iMF |
| 其他 |
| 需求电力 |
36KVA |
| 器压压力需求(供应量) |
6 kg / cm² |
| 切削油箱容量(总容量 / 实际容量) |
300ℓ |
| 机器重量 |
12,000 kgw(选配 13,000 kgw) |
| 机器占地空间 |
4,185 x 5,800 mm |
标准附件
- 主轴冷却装置
- 热交换器
- 移动式手动脉波产生器
- 三轴滚柱线轨
- 上仰式切屑输送器+切屑车
- 警示灯(三层)
- 工作灯
- 切削液及空器喷枪
- 密闭式护罩
- 工具及工具箱
特别附件
- 直结式主轴 15,000 r.p.m
- 直结式油气主轴 15,000／18,000 r.p.m
- 内藏式主轴 20,000／24,000 r.p.m
- 主轴贯穿式切削油系统20, 30, 50, 70 Bars
- 链条式刀库 40T, 60T
- 三轴光学尺回馈系统
- 油雾装置
- 油雾收集机
- 履带式切屑输送器+切屑车
- 油水分离机
- 自动对心装置
- 刀具破损侦测装置
- 刀具长度量测装置
- 电气箱空调冷却机
|
|
|
* 以上资料仅供参考。 |
|
|
|
